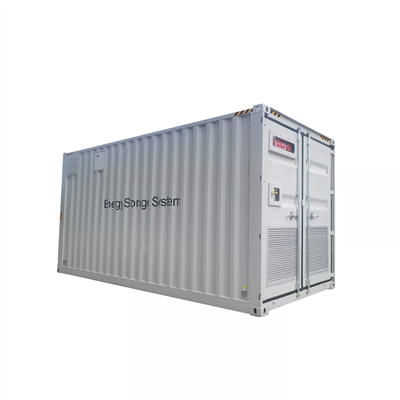

Luftgekühltes ESS-Container-Batterie-Energiespeichersystem mit 1,2 MWH Microgrid

Der 1,2 MWh Microgrid Air-cooled Container ESS ist für stabile und flexible Microgrid-Anwendungen konzipiert. Es unterstützt die Hybridenergieintegration mit mehreren gleichzeitigen Eingängen und Betriebsmodi und passt sich problemlos an verschiedene -Netz- und netzunabhängige-Szenarien an.

Das vormontierte Containerdesign vereinfacht Transport, Installation und Wartung. Die nahtlose Modusumschaltung gewährleistet eine unterbrechungsfreie Stromversorgung für kritische Lasten, während umfassender Schaltkreisschutz und intelligente Temperaturüberwachung die Systemsicherheit, Zuverlässigkeit und langfristige Betriebsstabilität verbessern.

Was ist ein luftgekühltes ESS-Container-Energiespeichersystem mit Mikronetz?

Das 1,2 MWh Microgrid luftgekühlte ESS (Energy Storage System)-Containerbatterie-Energiespeichersystem ist eine hochintegrierte Energiespeicherlösung im großen Maßstab. Dieses System integriert Kernkomponenten wie ein Lithium-Eisenphosphat-Batteriesystem (LiFePO4), ein 1000-kW-Leistungsumwandlungssystem (PCS), ein Batteriemanagementsystem (BMS), ein Energiemanagementsystem (EMS/SCADA), ein Wärmemanagementsystem (HVAC) und ein Brandschutzsystem in einem standardmäßigen 40-Fuß-Container und bildet so ein komplettes, mobiles Energiespeicherkraftwerk.

Dieses System eignet sich besonders für Microgrid-Anwendungen und ermöglicht die Betriebsmodi „netzgebunden“, „netzunabhängig“ und „hybrid“, „netzverbunden/netzunabhängig“ und bietet Benutzern eine stabile und zuverlässige Stromversorgung. Es nutzt eine luft-gekühlte (lüfter-gekühlte) Wärmemanagementlösung und bietet Vorteile wie einfache Struktur, geringere Kosten und bequeme Wartung.

Optimiert für Ihren Energiebedarf

Hybrid-Microgrid-Integration

Unterstützt mehrere gleichzeitige Energieeingänge und ermöglicht so eine reibungslose Integration von erneuerbaren Energien, Netzstrom und Generatoren für einen stabilen und flexiblen Mikronetzbetrieb.

Nahtloser Moduswechsel

Das sofortige Umschalten zwischen den Betriebsmodi gewährleistet eine unterbrechungsfreie Stromversorgung für kritische Lasten und erhöht so die Energiesicherheit sowohl in netzgebundenen als auch in Inselszenarien.

Kosten-Effektive Luftkühlung

Das optimierte luftgekühlte Wärmemanagement sorgt für eine zuverlässige Temperaturregelung bei geringerer Systemkomplexität und reduziert so den Wartungsaufwand und die Gesamtbetriebskosten.

Umfassender Sicherheitsschutz

Integrierter Schaltkreisschutz, Echtzeit-Wärmeüberwachung und Brandbekämpfungssysteme arbeiten zusammen, um Risiken zu minimieren und einen sicheren, stabilen Systembetrieb zu gewährleisten.

Vereinfachte Bereitstellung

Die werkseitig integrierte-Struktur vereinfacht Transport, Installation und Inbetriebnahme, verkürzt die Bereitstellungszeit und verbessert-die Effizienz vor Ort.

Geräuscharmes-Design

Der luftgekühlte Container arbeitet geräuscharm (weniger als oder gleich 75 dB in 3 m) und minimiert so die Lärmbelästigung bei gewerblichen, privaten oder städtischen Microgrid-Einsätzen.

Spezifikation

Modell	Abgabe
Anwendung	Mikronetz
Batterieparameter
Zelltyp	LFP 3,2 V/314 Ah
Batteriemodul	20S1P/20,096 kWh
Systemkonfiguration	240S5P
Nennspannung	768V
Spannungsbereich	648~864V
Systemenergie	1205,76 kWh
Lade-/Entladerate	0.5P
Zyklusleben	6000
Photovoltaik-Parameter
Max. Eingangsleistung	600 kW, 660 kW, 720 kW
Betriebsspannungsbereich	250~640V
Menge MPPT	10 11 12
AC-Ausgangsparameter
Nennleistung	500 kW
Nennspannung	400V
Nennstrom	722A
Betriebsfrequenz	50Hz/60Hz
Leistungsfaktor	1Voreilend~1Nacheilend
Systemparameter
Systemeffizienz	86%
Wärmemanagement	Luft-gekühlt
Brandschutzsystem	Aerosol/Perfluorhexanon
Betriebstemperatur	-20~+55 Grad (>45 Grad Leistungsminderung)
Betriebsfeuchtigkeit	0–95 % (nicht-kondensierend)
Betriebsgeräusch	Kleiner oder gleich 75 dB(A) bei 3 m
Max. Betriebshöhe	4000 m (> 2000 m Leistungsreduzierung)
Schutz vor Eindringen	IP54
Kommunikationsmethode	Ethernet
Max. Parallele Einheiten (Off-Gitter)	4
Gewicht	19T
Abmessungen (LBH)	605824382896 mm
Zertifizierungsstandards	UN38.3, MSDS, IEC 62619, EN 62477, IEC 62933-5-2, EN IEC 61000-6-2/4, EN 62109-1/2, G99, EN 50549-1, NRS 097-2-1, IEC 62116/IEC 61727, IEC 61683

Luftgekühltes Wärmemanagementsystem

Prinzip der Luftkühlungstechnologie:
Das luftgekühlte Wärmemanagementsystem nutzt Luft als Wärmeaustauschmedium und erreicht die Temperaturkontrolle des Batteriepakets durch industrielle Klimaanlagen und ein sorgfältig konzipiertes Kanalsystem. Seine Hauptmerkmale sind einfache Struktur und niedrige Kosten, aber die Wärmeableitungsgeschwindigkeit und der Wirkungsgrad sind relativ gering, was es für Energiespeicherprojekte mit geringen Batteriewärmeerzeugungsraten geeignet macht.

Stufenförmiges Luftkanaldesign:

Um die Mängel herkömmlicher Wärmemanagementlösungen im Batteriefach, wie z. B. langsame Abkühlgeschwindigkeit und schlechte Konsistenz, zu überwinden, verwendet dieses System mehrere innovative abgestufte Luftkanaldesigns:

Oben-Zuluft, vorne-Rückluftstrommodus:

Industrieklimageräte werden an einem Ende des Batteriefachgangs platziert, wobei die maximale Kühlleistung auf die maximale Wärmeableitungsleistung der Batterien abgestimmt ist. Der obere Luftauslass ist mit einem gestuften Luftkanal verbunden.

Luftdruckausgleichsdesign:

Die Höhe des Luftkanals nimmt entlang der Luftströmungsrichtung allmählich ab, um sicherzustellen, dass der Luftdruck an jedem Auslass ähnlich ist und die kalte Luft gleichmäßig ausströmt.

Luftwandleitsystem:

Zwischen dem Batteriegestell und der Schrankwand ist eine Luftwand angebracht, die oben mit dem Luftkanal verbunden ist und die Kaltluft gleichmäßig in die Batteriekästen leitet.

Design des Wärmeableitungskanals:

Zwischen jeweils zwei Batteriezellen im Batteriekasten sind Wärmeableitungskanäle angebracht, die die Luftwand und den Gang verbinden und so die Wärmeableitungsfläche der Batteriezellen vergrößern.

Intelligente Temperaturkontrollstrategie:

Schaltet je nach Umgebungstemperatur automatisch zwischen Heiz- und Kühlmodus um, um die optimale Betriebstemperatur aufrechtzuerhalten.

Vergleich der Luftkühlungs- und Flüssigkeitskühlungstechnologie

Vergleichsdimension	Luftkühlungsschema	Flüssigkeitskühlschema
Effizienz des Wärmeaustauschs	Medium, Temperaturunterschied kontrolliert um 5 Grad	Hoher Temperaturunterschied, kontrolliert auf 3 Grad
Systemkosten	Geringerer, offensichtlicher Vorteil bei den anfänglichen Installationskosten	Höhere, aber möglicherweise niedrigere Gesamtlebenszykluskosten
Weltraumbesetzung	Benötigt Luftkanalraum, relativ geringere Energiedichte	Kompaktes Design, ca. 40 % Platzeinsparung bei gleicher Kapazität
Wartungskomplexität	Einfach, kein Auslaufrisiko	Komplexer: Das Risiko von Kühlmittellecks muss überwacht werden
Anwendbare Szenarien	Containerspeicher mit geringerer Leistungsdichte, Speicher für Kommunikationsbasisstationen	Projekte mit hoher Wärmeentwicklung, raue Umgebungen (z. B. Gebiete mit hohem Salz--Alkaligehalt am Meer, Batterieräume)
Geräuschpegel	Relativ höher (Lüftergeräusch)	Relativ niedriger
Entfeuchtungsfunktion	Verfügt über eine Entfeuchtungsfunktion und kann die Luftfeuchtigkeit im Inneren reduzieren	Erfordert zusätzliche Konfiguration

Produktpositionierung und Markt

Dieses Energiespeichersystem richtet sich vor allem an folgende Marktsegmente:

Kommerzielle und industrielle (C&I) Energiespeicheranwendungen

Verteilte Energie- und Mikronetzsysteme

Netzunabhängige Stromversorgung in abgelegenen Gebieten (Inseln, Bergbaugebiete usw.)

Notstromversorgungssysteme

Netzseitige Spitzenausgleichs- und Frequenzregulierungsdienste

Energiespeicherlösungen für erneuerbare Energiekraftwerke

Sicherheitsschutzsystem

Mehrschichtiges Sicherheitsschutzsystem:
Die Sicherheit des Energiespeichersystems ist der wichtigste Entwurfsaspekt. Dieses System nutzt ein mehrschichtiges, umfassendes Sicherheitsschutzsystem und schafft einen umfassenden Sicherheitsmechanismus auf vier Ebenen: Batteriezellen, Module, System und Brandschutz.

BMS-Funktionen (Batteriemanagementsystem):

Spannungs- und Stromüberwachung: Echtzeiterfassung der Gesamtspannung und des Gesamtstroms

Isolationserkennung: Echtzeit-Überwachung des Hochspannungs-Positiv- und Minuspol-Isolationswiderstands zur Erde

Passives Balancing: Maximaler Balancing-Strom von 30 mA, um die Zellkonsistenz aufrechtzuerhalten

Zellüberwachung: Jede BMU überwacht 16–24 Zellspannungen und 4 Temperaturkanäle in Echtzeit

Dual-CAN-Kommunikation: Interne und externe Netzwerke sind getrennt, um eine sichere und zuverlässige Kommunikation zu gewährleisten

Sicherheitsschutz: Mehrfacher Schutz vor Überladung, Tiefentladung, Überstrom, Isolationsfehlern, Überhitzung, Spannungsunterschieden, Temperaturunterschieden usw.

SOC/SOH-Schätzung: Schätzung des Batterieladezustands und des Gesundheitszustands, Genauigkeit kleiner oder gleich 8 %

Fehlerdiagnose: Umfassende Diagnose von Temperatur, Spannung, Strom, Isolierung, Schützen, Sicherungen, Sensoren und Kommunikation

Fernüberwachung: Unterstützt Fehler- und Statusaufzeichnung, Standby-Modus bei geringem Stromverbrauch und Aufweckfunktion per Knopfdruck

Brandschutzsystem

Das Brandschutzsystem nutzt einen mehrstufigen, ineinandergreifenden Schutzmechanismus, der Brände automatisch erkennt, Alarme auslöst und das Feuerlöschsystem aktiviert:

Erkennungsmethoden: Rauchsensor + Temperatursensor + Feuchtigkeitssensor

Feuerlöschmittel: Heptafluorpropan (HFC-227EA)

Aktivierungsmethoden: Automatische Steuerung, manuelle Steuerung und mechanischer Notbetrieb (drei Modi)

Anwendungsszenarien

Integrierte Solar-, Speicher- und Ladefunktionen:

Energiespeichersysteme für Ladestationen, die den integrierten Betrieb von Solarstromerzeugung, Energiespeicherung und Laden ermöglichen.

Notstromversorgung:

Notstromversorgung für kritische Infrastrukturen wie Krankenhäuser und Rechenzentren, um eine unterbrechungsfreie Stromversorgung bei Stromausfällen sicherzustellen.

Netznebendienstleistungen:

Teilnahme an Netzspitzenausgleich, Frequenzregulierung und Kapazitätsreservediensten zur Generierung von Einnahmen.

Neue Energieintegration:

Energiespeichersysteme für Solarkraftwerke und Windparks, die die Stromabgabe glätten und die Drosselung der Wind- und Solarenergie reduzieren.

Kommerzielle und industrielle Energiespeicher:

Für Industrieparks, große Einkaufszentren, Rechenzentren, Hotels und andere Standorte. Ermöglicht die Reduzierung von Spitzenzeiten und Talfüllung, um die Stromkosten zu senken.

Microgrid-Systeme:

Bildet ein unabhängiges Mikronetz mit Solarenergie, Windkraft, Dieselgeneratoren usw., das parallel zum Hauptnetz oder bei Bedarf unabhängig arbeitet und eine stabile Stromversorgung für abgelegene Gebiete, Inseln, Bergbaugebiete usw. gewährleistet.

Kernvorteile

Hochintegriert und alles in einem:

Alle Subsysteme sind in einen Standardcontainer integriert,-im Werk vorgefertigt und erfordern keine-Installation oder Inbetriebnahme vor Ort. Der Ferntransport auf der Straße und auf dem Seeweg macht ihn bequem und effizient.

Modulare und flexible Erweiterung:

Anpassbar an die tatsächlichen Benutzerbedürfnisse, mit unterschiedlichen Batteriekapazitäten für verschiedene Anwendungsszenarien und Lastanforderungen.

Hohe Sicherheit und Zuverlässigkeit:

Aufgrund ihrer hohen Sicherheit, langen Lebensdauer und geringen Kosten sind Lithium-Eisenphosphat-Batterien zur bevorzugten Wahl für Energiespeicheranwendungen geworden.

Lange Lebensdauer und niedrige Kosten:

Zyklenlebensdauer größer oder gleich 4000 Mal, Auslegungslebensdauer 10 Jahre, was zu niedrigen Kosten pro Kilowattstunde über die gesamte Lebensdauer führt.

Intelligentes Betriebs- und Wartungsmanagement:

Cloud-Plattform für Fernüberwachung, intelligente Diagnose und vorausschauende Wartung, wodurch die Betriebs- und Wartungskosten gesenkt werden.

Große Anpassungsfähigkeit an die Umwelt:

Es ist nicht an den geografischen Standort gebunden, kann unter verschiedenen Umgebungsbedingungen betrieben werden und bietet eine hohe Anpassungsfähigkeit.

Ganz gleich, ob es sich um einen netzunabhängigen Betrieb, eine schwache Netzunterstützung oder kollaborative Multi-{1}Energieszenarien mit Solarenergie und Dieselgeneratoren handelt, das luftgekühlte 1,2-MWh-Microgrid-Batteriespeichersystem ESS kann als grundlegendes Modul für den unabhängigen Einsatz oder die Erweiterung um mehrere Einheiten dienen und bietet zuverlässige Energiepufferungs- und -verteilungsfunktionen für Projekte.
